|
纳米金封孔剂103W
103W纳米金封闭剂是特别配制用于连续镀镀金或金镀层的水溶性耐腐蚀高盐雾防氧化剂，若把工件浸在本溶液，可形成一层约一分子厚度的有机纳米保护层，防止其他有关的氧化反应发生。
103W纳米金封闭剂含有一种可溶于水的非常活跃的镀层封孔剂，所形成的保护层无毒性和无刺激性，它可以在安全的情况下应用于珠宝、饰物、各类平面或管状器皿等。如应用于电子接插件等，对接触电阻的影响很小。
另一方面，焊接性能也不会在任何情况下有所影响。
备注:此款封闭剂，可直接浸泡或者阴极电解浸泡。连续镀时间短，建议电解浸泡。
一·操作条件
|
|
|
范围
|
最佳
|
|
103W纳米金封闭剂
|
g/L
|
50～150
|
100
|
|
温度
电解时间
电压
阳极不锈钢
|
℃
秒
V
|
45～55
5-60
3.0
|
50
30
2.5-3.5
|
|
PH
|
|
2.2～2.7
|
2.4
|
二·溶液配制
注意：使用103W纳米金封闭剂前，必须摇匀，如储存温度低于25℃，103W纳米金封闭剂会部份固化，必须把容器放在60℃左右温水内，浓缩液便会变成透明黄橙色液体。
1、 彻底清洗镀槽；
2、 加入75%体积的纯水，加热至操作温度；
3、 慢慢搅拌下，加入103W纳米金封闭剂，并搅拌均匀；
4、 加纯水标准体积，搅拌均匀；
5、 调整操作温度，溶液可以使用。
三·使用方法
1、 将干燥或湿润的已清洁或活化的工件浸于保护液内，保护液的温度约为50℃，浸泡时间0.25～2.0min或者电解浸泡5-30秒。
2、 在温暖纯水（45～55℃）或除油剂内清洗0.5～1.0min；
3、 在纯水中冲洗2～5min；（非常重要）
4、 清洗干净后可干燥。
四·溶液维护及补充
如果保护冷却一段时间或停用稍长时间，则保护剂会分层，但加热后则会恢复正常，经常以纯水补充蒸发损失。如要过到理想的保护效果，请经常保持103W在100%工作浓度。
五·所需设备
|
槽
|
用不锈钢、PP、PVC、PVDC或高密度衬里的槽子
|
|
通风
|
需要
|
|
加热
|
PTFE类比较适合
|
|
搅拌
|
利用水泵进行循环搅拌
|
|
过滤
|
不需要
|
六·故障处理
|
现象
|
原因
|
改善措施
|
|
有痕迹或条纹
|
预清洗不理想
|
保证所有进入103W纳米金封闭剂溶液内的工件已彻底清洗
|
|
水洗槽被污染
|
以温水洗代替或增加水流速度
|
|

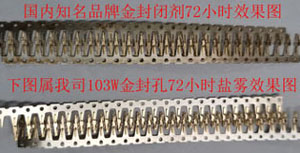

工件未能通过防腐试验
|
测试103W封闭剂浓度
|
调整103W纳米金封闭剂至标准浓度
|
|
检查温度和PH
|
调整温度和PH
|
|
浸渍时间太短
|
增加浸渍时间
|
|
水洗温度高于60℃
|
降低温度至45-55℃
|
|
产品中心 <<
