HXQ PLUS C2 珍珠镍电镀工艺
特点

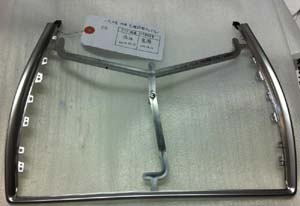

1. 具有均匀的绒面镀层,暗哑度容易控制。
2. 镀层色泽均匀洁白,不易留下手印,不易起黑点。
3. 镀层容易套铬,也可电镀如青铜或金等其它金属镀层。
设备
镀槽 柔钢 (Mild Steel) 槽内衬聚氯乙烯、强化聚脂或其它认可材料。须附
设溢流槽、循环泵、过滤泵、及备用槽, 具体设计可参考图示。
温度控制 可用蒸气、钛或石英电热笔加热。
阳极 采用电解镍或 S - 镍阳极, 须使用阳极袋, 阳极篮及阳极钩则建议使用
钛金属材料。
过滤 操作时镀液不可以过滤。再生或维护镀液时,可采用绵蕊或碳蕊过滤。
循环泵要求能在一小时内将整槽镀液循环 3-4 次。
机械搅拌 须使用机械搅拌,立体式移动效果更佳,在横向移动时,冲程幅度为 100
毫米,每分钟来回摆动 4 – 5 米; 上下移动时,冲程幅度为 60 毫米,每分
钟上下摆动 3 – 5 米 。不可使用空气搅拌。
工作参数
|
|
|
|
|
|
|
|
|
|
pH
|
4.2 (4.0 - 4.4)
|
|
|
|
|
|
温度
|
55oC (50 - 55 oC)
|
|
|
|
|
|
电流密度
|
阳极 : 小于 3.2 安培/平方分米
|
|
|
|
|
|
阴极 : 3.0 – 6.0 安培/平方分米
|
|
|
|
|
|
|
阳极与阴极比例为 1 - 2 : 1
|
|
|
|
电流
|
波纹率小于 10%
|
|
|
|
|
|
电压
|
2 - 12V*
|
|
|
|
|
|
|
|
电流效率
|
95 – 98%
|
|
|
|
|
|
|
|
沉积速度
|
于电流密度 4.0 安培/平方分米的条件下, 1 分钟沉积约 0.8 微米。
|
|
* 工作电压会受到电流密度、镀槽设计及容积影响,详情如下:
|
|
|
|
小型/中型镀槽
|
|
4 - 8V
|
|
|
|
|
|
大型镀槽
|
|
|
|
6 - 10V
|
|
|
|
|
|
高负载镀槽
|
|
高达 12V
|
|
|
|
|
|
如使用钛篮盛载镍阳极
|
|
根据上述情况再增加 2V
|
|
|
|
|
沉积速度(55oC):
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
电流密度
|
|
|
|
|
厚度
|
|
|
|
(安培/平方分米)
|
|
|
|
|
|
|
|
|
|
|
6.0
|
|
9.0
|
12.0
|
24.0
|
36.0
|
48.0
|
|
|
|
微米
|
|
微米
|
微米
|
微米
|
微米
|
微米
|
|
|
|
|
|
|
|
|
|
|
|
3.0
|
|
10.0 分钟
|
|
15.0 分钟
|
20.0 分钟
|
40.0 分钟
|
60.0 分钟
|
80.0 分钟
|
|
|
|
|
|
|
|
|
|
|
|
4.0
|
|
7.5 分钟
|
|
11.3 分钟
|
15.0 分钟
|
30.0 分钟
|
45.0 分钟
|
60.0 分钟
|
|
|
|
|
|
|
|
|
|
|
|
5.0
|
|
6.0 分钟
|
|
9.0 分钟
|
12.0 分钟
|
24.0 分钟
|
36.0 分钟
|
48.0 分钟
|
|
|
|
|
|
|
|
|
|
|
|
镀液配制
镀液配制所需材料
|
建议使用量
|
|
|
|
|
|
硫酸镍 (NiSO4‧6H2O)
|
480
|
克/升
|
|
氯化镍 (NiCl2‧6H2O)
|
40
|
克/升
|
|
硼酸 (H3BO3)
|
45
|
克/升
|
|
|
|
|
|
珍珠镍 P1
|
6
|
毫升/升
|
|
HXQ PLUS P1
|
|
|
|
|
|
|
|
|
珍珠镍 P2
|
15
|
毫升/升
|
|
HXQ PLUS P2
|
|
|
|
|
|
|
|
|
珍珠镍 C2
|
0.70
|
毫升/升
|
|
HXQ PLUS C2
|
|
|
|
|
|
|
|
|
配制步骤
1. 注入三份之二所需容积的纯水于代用缸(或预备槽)中,加热至 50 - 60°C。
2. 加入所需的硫酸镍、氯化镍及硼酸,搅拌使其完全溶解。
3. 加入活性碳 2 - 4 克/升,搅拌数小时。
4. 用过滤泵把镀液滤入已清洁之镀槽内,加入纯水至 90%所需容积。
5. 用波浪状的假阴极以低电流密度(0.1 - 0.4 安培/平方分米)连续电解 12 小时以 上,或直至低电流密度区镀层颜色由暗黑变浅灰色为止。
6. 调整 pH 值至操作范围后,加入珍珠镍 P1 及珍珠镍 P2。
7. 以纯水稀释所需量的珍珠镍 C2 至 10 倍容积后,于均匀搅拌下慢慢加入镀槽中。
8. 加入纯水至所需容积,均匀搅拌镀液 15 分钟, 将镀液静止 30 - 45 分钟后,可开 始试镀。
补充及维护
原料及操作条件
|
建议使用量
|
|
|
范围
|
|
|
|
|
|
|
|
|
|
|
硫酸镍 (NiSO4‧6H2O)
|
480
|
|
克/升
|
460 - 500
|
|
|
克/升
|
|
|
|
|
|
|
|
|
|
|
|
氯化镍 (NiCl2‧6H2O)
|
40
|
|
克/升
|
33
|
- 50
|
|
|
克/升
|
|
|
|
|
|
|
|
|
|
|
|
硼酸 (H3BO3)
|
45
|
|
克/升
|
40
|
- 50
|
|
|
克/升
|
|
|
|
|
|
|
|
|
|
|
金属镍
|
117
|
|
克/升
|
110 - 125
|
|
|
克/升
|
|
|
|
|
|
|
|
|
|
|
|
氯离子
|
12
|
|
克/升
|
10
|
- 15
|
|
|
克/升
|
|
|
|
|
|
|
|
|
|
|
|
珍珠镍 P1
|
6
|
|
毫升/升
|
|
5 - 7
|
|
|
毫升/升
|
|
HXQ PLUS P1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
珍珠镍 P2
|
15
|
|
毫升/升
|
12
|
- 20
|
|
|
毫升/升
|
|
HXQ PLUS P2
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
珍珠镍 C2
|
0.70
|
|
毫升/升
|
0.60 - 0.80
|
|
|
毫升/升
|
|
HXQ PLUS C2
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
为了令镀液更稳定及更有效发挥其特性,镀液各主要成份须定期分析及补充,亦同时建 议定期做赫尔槽试验,藉此分析镀液状况。
|
消耗量 (1000 安培小时)
|
|
|
|
|
珍珠镍 P1
|
50 - 100 毫升
|
|
|
珍珠镍 P2
|
100 毫升
|
|
|
加入珍珠镍 P1 及珍珠镍 P2 于镀液时,镀液须不停搅拌, 使混合均匀, 亦可预先将两种 添加剂混合后再加入镀液中。生产操作时,一般不用补充, 如有需要,可加入 0.07 - 0.12 毫升/升的珍珠镍 C2。
注意: 不能带入其它镀镍的湿润剂,因会影响镀液的性能, 活性碳处理可去除有关 污染物。
镀液过滤及净化:
每操作 8 至 10 小时后,珍珠镍镀液须进行过滤,过滤后依次序加入:
珍珠镍 P2 : 10-20% 开缸量 珍珠镍 P1 : 5% 开缸量
珍珠镍 C2 : 100% 开缸量 (加入时须预先稀释 10 倍)
镀液经过 5 次过滤后,珍珠镍镀液须进行碳粉净化处理,处理后依次序加入:
珍珠镍 P2 : 20-30% 开缸量
珍珠镍 P1 : 5-10% 开缸量
珍珠镍 C2 : 100% 开缸量
如欲提高镀液各主盐成份的含量,可加入硫酸镍、氯化镍和硼酸,详情如下:
|
|
金属镍 (Ni)
|
氯离子 (Cl-)
|
硼酸
|
|
|
|
|
|
10
|
克/升硫酸镍 (NiSO4‧6H2O)
|
2.2 克/升
|
-
|
-
|
|
|
|
|
|
10
|
克/升氯化镍 (NiCl2‧6H2O)
|
2.5 克/升
|
3.0 克/升
|
-
|
|
|
|
|
|
10
|
克/升硼酸 (H3BO3)
|
-
|
-
|
10.0 克/升
|
|
|
|
|
|
如欲降低镀液之 pH 值,可适量加入 10%(体积比)稀硫酸,镀液的氯化物含量偏低时, 可 加入 50%(体积比)盐酸。
添加剂的作用
珍珠镍 C2 主要控制镀层的绒面暗哑度, 含量不足时,镀层的绒面暗
哑度下降而变得较光亮;含量过量时,镀层变得粗糙及较
暗黑。活性碳连续过滤可完全除去珍珠镍 C2。
珍珠镍 P1 作用是减低镀层内应力及增加镀层的延展性, 建议控制在
5 – 7 毫升/升的范围。含量不足时,镀层的延展性下
降;含量过量时,镀层绒面暗哑度下降而变得较光亮。珍
珠镍 P1 主要为电解及带出消耗,活性碳连续过滤只能除去
少量珍珠镍 P1。
珍珠镍 P2 作用为载体, 使珍珠镍 C2 能均匀分散, 建议控制在 12 –
20 毫升/升的范围。含量不足时,珍珠镍 C2 的分散能力下
降而使镀层的绒面暗哑度不均匀;含量过多对镀液表现没
有负面影响。珍珠镍 P2 主要为电解及带出消耗,活性碳连
续过滤只能除去少量珍珠镍 P2。
组成原料的功用
硫酸镍 硫酸镍为镍离子的主要来源,镀件上的金属镍由镍离子还
原沉积。
氯化镍 氯化镍提供氯离子帮助阳极溶解,减少阳极极化现象,增
加镀液的导电性,并使阴极有较高之电流密度,同时也供
应镍离子。
硼酸 硼酸有缓冲作用,可稳定阴极膜的 pH 值。硼酸过低,镀
层会有针孔,容易变脆; 硼酸过高,阳极袋会因硼酸结晶
而阻塞,间接增大电阻
|
