红钛(咖啡枪色)电镀工艺

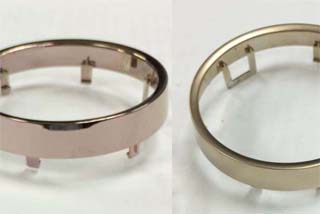

HXQ-66红钛是一种浅红色的锡镍合金镀层工艺镀层含锡65%，镍35%，硬度耐磨（450-600Vickers），防腐性能极佳，颜色深浅可随意调整，维护简单，目前市场最适用五金，塑胶耐磨镀层。

镀液成份及用量             克/升

氯化镍                 400克（300-450克）

氯化亚锡               35克（25-45克）

络合盐1#               50克（50-120克）

稳定剂2#              100毫升（10-30毫升）

调红剂3#              100毫升（50-150毫升）

PH                     1.5-2.5（盐酸下氨水上）

温度                   80-85度（特氟纶加热）

阳极                   高密度碳板，铜阳极用胶封闭

电流密度               0.1-0.3安培/平方分米

电镀时间               1微米5分钟,0.5A/平方分米

开缸方法

将所需氯化镍倒入槽液溶解，将体积水加满，将温度升到80度，用盐酸将PH值调到1.0-2.0。小电流电解20分钟开始施镀。

添加剂补充及镀液维护：（镀液正常情况下，每晚下班后补加）

氯化镍    5KG

氯化亚锡  500克

红钛络合盐1#      500克

红钛稳定剂2#      500毫升

红钛调红剂3#      1000毫升

氨水               100-200毫升

1000安培/分钟消耗：

红钛稳定剂1#      100-200毫升

红钛调红剂2#      800-1000毫升

络合盐             100-200克

工艺参数对镀层的影响

1.      温度高颜色红；温度低色浅白；电流小颜色黄；电流高色偏红，太高偏白。

2.      PH低颜色红；PH太低色浅白。PH高色暗。

3.      络合盐不足，镀层不均匀高区有黑斑；过量，色暗。

4.      1#不足时，颜色浅白；锡、镍不足时颜色浅白。

5.      2#不足，有色差，上层色浅，下层色红。
