厚黄铜锡电镀工艺

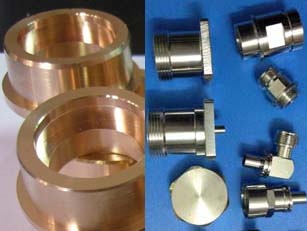

代镍黄铜锡，其镀层金黄色，镀层主要成份80%铜，15%锡，5%锌，耐磨及防腐力好，硬度高（300-350HV）。镀层能维持底层的光亮度，使光面明亮，沙面细致。既可于镀金，银，钯，铑之前作底层电镀，也可用于面色电镀。
一、镀液组成：
氢氧化钾 20克/升
氰化钠98%-99% 65克/升
氰化亚铜 20克/升
锡酸钾 42克/升
氧化锌 2.5克/升
开缸剂 50ml/升(20-100ML/L)
辅助剂 1ml/升 (可不加)
光亮剂有沉淀物属于正常情况，加入镀液中会自行溶解，请放心使用。
二、操作条件：
|
|
标准
|
控制范围
|
|
铜含量
|
14克/升
|
13-18克/升
|
|
锡含量
|
16克/升
|
15-20克/升
|
|
锌含量
|
2.0克/升
|
0.7-2.5克/升
|
|
游离氰化钠含量
|
40克/升
|
34-45克/升
|
|
氢氧化钾含量
|
22克/升
|
20-25克/升
|
|
金属铜：金属锡
|
0.85
|
0.7-0.9
|
|
游离氰：金属铜 比率
铜：锡 比率
氢氧化钾：锡 比率
|
2.9
0.7
0.8
|
2.0-3.3
0.4—0.8
0.7—0.9
|
|
操作温度
|
45℃
|
35-60℃
|
|
PH值
|
13.3
|
12.5-13.5
|
操作情况：
|
工件转动
|
需要
|
|
过滤
|
滤芯≤10微米，每小时过滤最小2-3次
|
|
电流密度
|
2安培/平方分米
|
|
阳极电流密度
|
最大1安培/平方分米
|
|
沉积率
|
接近0.5微米/分钟在1安培/平方分米
|
|
沉积量
|
按近1.45克/安培小时在1安培/平方分米
|
|
电流效率
|
接近90%
|
|
镀层密度
|
接近8.2克/立方厘米
|
|
每公升的电流负荷
|
在持续负荷下最大为0.3安培/升
|
|
镀层最大厚度
|
10微米
|
三、开缸方法（以配比100升镀液计）
1、用2%氢氧化钾清洗镀槽和过滤泵2小时，彻底清洗槽，注入50升纯水，加温至50℃。
2、称取氰化钠6.5公斤，倒入槽中完全溶解。
3、称取1.8公斤氢氧化钾，慢慢加入上述溶液中，直至完全溶解。
4、称取氰化亚铜（合金属铜71%）2.0公斤，用水调成糊状慢慢加入上述溶液中，一边加一边搅拌，直至络合反应完全，溶液呈澄清状。
4、称取4.2公斤锡酸钾，慢慢加入上述溶液中，边加边搅拌直至完全溶解。
5、称取250克氧化锌，一边加一边搅拌，直至络合反应完全，溶液呈澄清状。
6、依上次步骤待完全溶解后方可加入下一物料，然后进行活性炭处理至镀液清澈或者开缸过滤泵以1-3μ碳芯滤清镀液。
7、开缸剂5升，辅助剂100毫升，并以纯水加至100升工作水位，调节温度至正常45℃，然后试镀。
四、补充方法：每3500安培分钟（合金重为100克）需补充
氰化亚铜 150克
锡酸钾 80克
氧化锌 10克
氰化钠 250克
氢氧化钾 125克（视分析补充）
光亮剂 100-200毫升
辅助剂 50-100毫升
以上补充每公升缸液电镀0.5安培小时需补充一次。
五、设备要求：
1）PP.PE缸 2）Telfon热笔 3）阳极炭板或316不锈钢
4）整流：标准直流电源附安培分钟计
六、黄色铜锡电镀工艺故障处理：
|
现象
|
解决方法
|
|
光亮但太黄
|
a）添加锡盐
|
|
b）添加氰化钠
|
|
c）降低温度，标准50℃
|
|
高电位朦
|
a）添加锡盐
|
|
b）添加光亮剂
|
|
光亮及白色
|
a）添加氢氧化钾
|
|
b）提高铜含量
|
|
低电位镀不上
|
a）光亮剂过多
|
|
b）氢氧化钾过高
|
产品中心 <<
