|
锡镍黑镍连续镀工艺
深圳韩旭化工有限公司锡镍三元合金枪黑工艺，此镀层纯黑而带光泽，具有硬度好抗腐蚀性好，色泽持久，镀液稳定不易起彩发蓝等特点，适合任何黑色装饰品：如首饰、眼睛、珠宝、钟表等高档产品电镀加工用，主要目的是为镍镀层添上层高档黑珍珠装饰性表面效果。

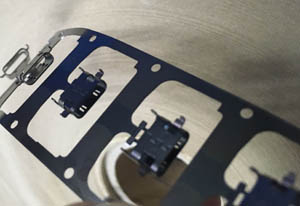

一、 工艺特点
1、无氰，无刺激性气味，可低温操作，色泽可调;
2、由于镀液稳定，所产生的色泽亦稳定；
3、加强防腐蚀性能；
4、不需要保持层，因为锡镍镀层具有很好的耐磨损能力，并能防止表面氧化
5、可用于滚镀工艺。
二、 操作条件
范围 最佳
焦磷酸亚锡g/L 8-12 10
氯化镍g/L 40-80 70
焦磷酸钾g/L 250-320 320
HX-A 络合剂mL/L 50-120 200
HX-B 发黑剂剂mL/L 15-35 30
阴极电流密度A/dm2 0.5-2.0 1.0
镀液温度℃ 30-50 40
电镀时间(分) 1-5 2
pH 8.0-9.3 8.5
波美度Be 25-32 28
阳极 碳板
阴阳极面积比 1:1-1:2
搅拌 阴极移动
过滤 连续过滤
镀槽 加强PVC或钢槽衬胶里
加热器 石英或钛加热笔
三、 镀液配制及维护（100L为例）
3.1.先注入50L的纯净水，加入焦磷酸钾搅拌均匀（留8公斤焦磷酸钾用来溶解锡盐）。
3.2.用余下的焦磷酸钾溶解锡盐，溶好后加入槽里搅拌均匀。
3.3.在另一个容器里把氯化镍溶解后加入A络合剂完全溶解后加入镀缸（建议用焦磷酸钾溶解络合氯化镍更快），再加入B添加剂并搅拌均匀后，才可开始电镀。
3.4.HX-A络合剂:主要用来络合镍盐，是镍盐和锡盐电位一致，生产过程中，加镍盐1KG需添加HX -A络合剂2.5L，经过络合的镍盐加入缸里，不会产生不溶解物，每生产100安培小时需补加镍盐120-180克，每加1克镍盐需补加HX-A络合剂1~2.5ml。
3.5.补充镍盐的同时也可补充锡盐，锡盐的补充可以按照100安培小时补100-120克，B发黑剂可按照100-200毫升来操作
3.6．焦钾的补充按照（镍盐+锡盐）的克重*3.5倍来大致计算，以上添加是经验值，实际添加请按分析数据添加。
3.7.厂家配置镍水补加方法：（氯化镍100克+A络合250毫升）/升纯水配成镍水补加，颜色不黑直接补加镍水和B光剂；补加锡水配制：（焦钾300克+锡盐100克）/升纯水，遇到走位差，发灰时可直接补加锡水。
四、 操作流程及要求
4.1.锡镍合金工艺可使镍镀层表面呈现黑色效果，其流程如下：
镀镍→回收→清水洗→水洗→锡镍电镀→回收→后处理→水洗→水洗→干燥
4.2.掌握锡盐和镍盐的补充比例。由于本镀液使用不溶性阳极，补充原材料率较高，如镀层发雾发白，一般是镍盐含量太低或锡盐含量偏高，镀层发暗呈现褐色，脆性增强则可能镍盐含量太高或锡盐含量偏低。
4.3.焦磷酸钾的补充：镀液混浊说明焦磷酸钾含量偏低。
4.4.正确补充添加剂：添加剂太少，镀层黑度不够、发雾；添加太多，造成浪费。
4.5.PH值需每天检查，调高用氢氧化钾，调低用磷酸。
4.6防腐处理：
防腐蚀处理
铬酐: 50g/L 浸渍时间 : 30秒 温度: 室温
五、 溶液控制
一）、保持原材料及添加剂浓度
每100安培小时，各种材料的消耗量如下：
锡盐 153g
镍盐 168g
焦磷酸钾 125g
HX-A 添加剂 600mL
HX-B 添加剂 30mL
在实际生产过程中，大部分损耗来自带出损失，故未固定生产量时可按上面值参考补充。
二）、带水损耗量
以1000dm2电镀表面计算：
带水量 2mL/dm2 至3mL/dm2
锡盐 22g 33g
镍盐 112g 168g
焦磷酸钾 400g 600g
HX- A 添加剂 200 mL 300mL
HX- B 添加剂 30 mL 45mL
三）、常见问题及处理方法:
|
常见问题
|
可能原因
|
处理方法
|
|
高电区烧焦
|
1.电流过大
2.焦钾严重不足
|
1.降低电流
2.补加焦钾
|
|
镀层偏黄
|
1.锡盐不足（被氧化）
|
1.补加锡盐
|
|
高电位灰朦或者脱皮
|
1.镍盐不足
2.A和B添加剂不足
3.PH值太低
|
1.补加镍盐
2.补加2~5毫升添加剂
3.调整PH
|
|
色泽深褐且不匀
|
1.镀液锡高镍低或相反
2.镀液温度偏低
3.B发黑剂含量偏低
4.镀液HP偏高
|
1.分析调整
2.升温至45－50度
3.适量补充B发黑剂
4.用盐酸调整
|
|
镀液发雾
|
1.镀液混浊
2.电镀时间太长
3.有机杂质污染
|
1.升温至50度
2.适当缩短
3.活性炭处理
|
|
镀层有不均匀蓝紫色
（低区起彩）
|
1．阴极电流密度太小
2．电镀时间太短
3．镀液锡含量偏低
4．镀液PH不在工艺范围
|
1．适当加大电流
2．适当延长时间
3．调整
4．调整PH
|
|
镀层枪色太淡
|
1.镀液温度太高
2.B发黑剂含量太低
3.PH值不在工艺范围内
4.镀液浓度太高
5.电镀时间太短
6.阴极电流密度太大
7.锡与镍离子比例失
|
1．不应超过55度
2．适当补充B发黑剂
3．检查并纠正
4．适当冲淡
5．适当延长时间
6．检查并纠正
7．分析调整
|
|
镀层脆性,色泽灰白
|
1.镀液有铜.铅等重金属
|
1.加适量锌粉,过滤
|
|
镀层可用手揩去
|
1.镀层未经坚膜处理
2.中间层表面被氧化
|
1.在100度烘干
2.用酸活化后再镀
|
|
镀件烘干后有白迹
|
镀后清洗不净
钝化不良
|
加强清洗
检查并纠正
|
|
镀层粗糙和条纹
|
镍量不足
锡量不足
B发黑剂不足
|
补充镍盐
补充锡盐
补充B发黑剂
|
|
枪色镀层抗蚀性不好,结合力不好
|
焦钾不足
镍盐不足
金属杂质影响
底层太薄
未做好钝化
未固化镀层
镀枪色前未活化好
中间镍表面氧化
|
补加
补加
小电流电解
增加底层厚度
做好钝化工序
100度干燥
镀前稀硫酸活化
|
六、常见问题处理请参考此标准，若需进一步详细数据或咨询，请致电我司技术部：
技术专线：13243796333
肖 生：13243796333 QQ: 532981000
E-mail：gee_sz@163.com
|
产品中心 <<
